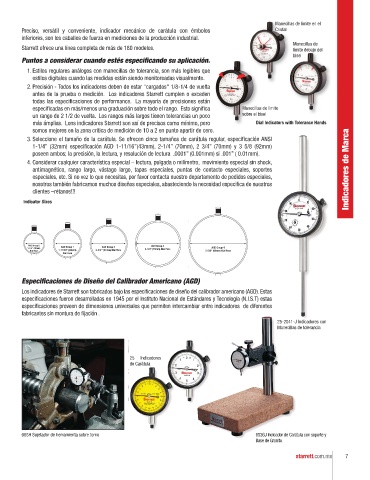

Page 7 - PRODUCTOS DE MEDICIÓN

Manecillas de límite en el
Preciso, versátil y conveniente, indicador mecánico de carátula con émbolos Cristal
inferiores, son los caballos de fuerza en mediciones de la producción industrial.
Manecillas de
Starrett ofrece una línea completa de más de 180 modelos. límite debajo del
bisel
Puntos a considerar cuando estés especificando su aplicación.
1. Estilos regulares análogos con manecillas de tolerancia, son más legibles que
estilos digitales cuando las medidas están siendo monitoreadas visualmente.
2. Precisión - Todos los indicadores deben de estar "cargados" 1/8-1/4 de vuelta
antes de la prueba o medición. Los indicadores Starrett cumplen o exceden
todas las especificaciones de performance. La mayoría de precisiones están
especificadas en más/menos una graduación sobre todo el rango. Esto significa Manecillas de límite
un rango de 2 1/2 de vuelta. Los rangos más largos tienen tolerancias un poco sobre el bisel
más ámplias. Lons indicadores Starrett son así de precisos como mínimo, pero Dial Indicators with Tolerance Hands
somos mejores en la zona crítica de medición de 10 a 2 en punto apartir de cero.
3. Seleccione el tamaño de la carátula. Se ofrecen cinco tamaños de carátula regular, especificación ANSI
1-1/4” (32mm) especificación AGD 1-11/16”(43mm), 2-1/4” (70mm), 2 3/4” (70mm) y 3 5/8 (92mm)
poseen ambos; la precisión, la lectura, y resolución de lectura .0001” (0.001mm) si .001” ( 0.01mm).
4. Considerar cualquier característica especial – lectura, pulgada o milímetro, movimiento especial sin shock,
antimagnético, rango largo, vástago largo, tapas especiales, puntas de contacto especiales, soportes Indicadores de Marca
especiales, etc. Si no vez lo que necesitas, por favor contacta nuestro departamento de pedidos especiales,
nosotros también fabricamos muchos diseños especiales, abasteciendo la necesidad especifica de nuestros
clientes –rétanos!!!
Indicator Sizes

ANSI Group 0 AGD Group 3
1-1/4" (32mm) AGD Group 1 AGD Group 2 2-3/4" (70mm) Dial Face AGD Group 4
Dial Face 1-11/16" (43mm) 2-1/4" (57mm) Dial Face 5-5/8" (92mm) Dial Face
Dial Face

Especificaciones de Diseño del Calibrador Americano (AGD)
Los indicadores de Starrett son fabricados bajo las especificaciones de diseño del calibrador americano (AGD). Estas
especificaciones fueron desarrolladas en 1945 por el Instituto Nacional de Estándares y Tecnología (N.I.S.T) estas
especificaciones proveen de dimensiones universales que permiten intercambiar entre indicadores de diferentes
fabricantes sin montura de fijación .
25-2041-J Indicadores con
Manecillas de tolerancia

25 Indicadores
de Carátula

665H Sujetador de herramienta sobre torno 653GJ Indicador de Carátula con soporte y
Base de Granito.
