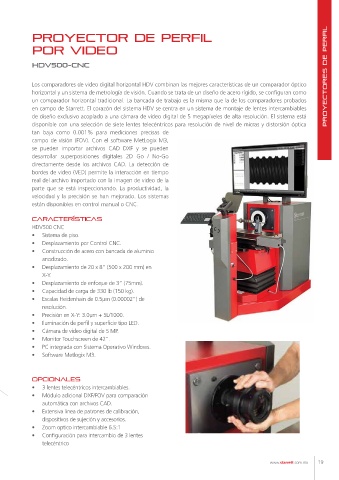

proyector de perfil

por video

hdv500-cnc

Los comparadores de video digital horizontal HDV combinan las mejores características de un comparador óptico PROYECTORES DE PERFIL
horizontal y un sistema de metrología de visión. Cuando se trata de un diseño de acero rígido, se configuran como
un comparador horizontal tradicional. La bancada de trabajo es la misma que la de los comparadores probados
en campo de Starrett. El corazón del sistema HDV se centra en un sistema de montaje de lentes intercambiables
de diseño exclusivo acoplado a una cámara de video digital de 5 megapíxeles de alta resolución. El sistema está
disponible con una selección de siete lentes telecéntricos para resolución de nivel de micras y distorsión óptica
tan baja como 0.001% para mediciones precisas de
campo de visión (FOV). Con el software MetLogix M3,
se pueden importar archivos CAD DXF y se pueden
desarrollar superposiciones digitales 2D Go / No-Go
directamente desde los archivos CAD. La detección de
bordes de video (VED) permite la interacción en tiempo
real del archivo importado con la imagen de video de la
parte que se está inspeccionando. La productividad, la
velocidad y la precisión se han mejorado. Los sistemas
están disponibles en control manual o CNC.

CARACTERÍSTICAS
HDV500 CNC
• Sistema de piso.
• Desplazamiento por Control CNC.
• Construcción de acero con bancada de aluminio
anodizado.
• Desplazamiento de 20 x 8” (500 x 200 mm) en
X-Y.
• Desplazamiento de enfoque de 3” (75mm).
• Capacidad de carga de 330 lb (150 kg).
• Escalas Heidenhain de 0.5µm (0.00002”) de
resolución.
• Precisión en X-Y: 3.0µm + 5L/1000.
• Iluminación de perfil y superficie tipo LED.
• Cámara de video digital de 5 MP.
• Monitor Touchscreen de 42”.
• PC integrada con Sistema Operativo Windows.
• Software Metlogix M3.

OPCIONALES
• 3 lentes telecéntricos intercambiables.
• Módulo adicional DXF/FOV para comparación
automática con archivos CAD.
• Extensiva línea de patrones de calibración,
dispositivos de sujeción y accesorios.
• Zoom optico intercambiable 6.5:1
• Configuración para intercambio de 3 lentes
telecéntrico
