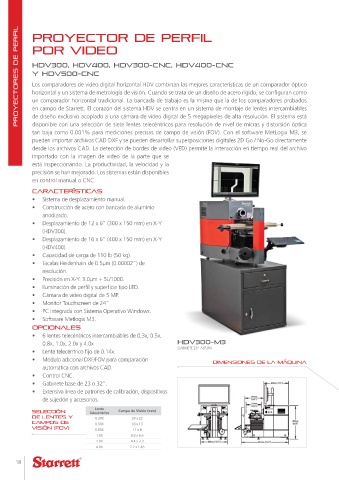

Page 18 - METROLOGÍA

PROYECTORES DE PERFIL
proyector de perfil

por video

hdv300, hdv400, hdv300-cnc, hdv400-cnc
y hdv500-cnc

Los comparadores de video digital horizontal HDV combinan las mejores características de un comparador óptico
horizontal y un sistema de metrología de visión. Cuando se trata de un diseño de acero rígido, se configuran como
un comparador horizontal tradicional. La bancada de trabajo es la misma que la de los comparadores probados
en campo de Starrett. El corazón del sistema HDV se centra en un sistema de montaje de lentes intercambiables
de diseño exclusivo acoplado a una cámara de video digital de 5 megapíxeles de alta resolución. El sistema está
disponible con una selección de siete lentes telecéntricos para resolución de nivel de micras y distorsión óptica
tan baja como 0.001% para mediciones precisas de campo de visión (FOV). Con el software MetLogix M3, se
pueden importar archivos CAD DXF y se pueden desarrollar superposiciones digitales 2D Go / No-Go directamente
desde los archivos CAD. La detección de bordes de video (VED) permite la interacción en tiempo real del archivo
importado con la imagen de video de la parte que se
está inspeccionando. La productividad, la velocidad y la
precisión se han mejorado. Los sistemas están disponibles
en control manual o CNC.
CARACTERÍSTICAS
• Sistema de desplazamiento manual.
• Construcción de acero con bancada de aluminio
anodizado.
• Desplazamiento de 12 x 6” (300 x 150 mm) en X-Y
(HDV300).
• Desplazamiento de 16 x 6” (400 x 150 mm) en X-Y
(HDV400).
• Capacidad de carga de 110 lb (50 kg).
• Escalas Heidenhain de 0.5µm (0.00002”) de
resolución.
• Precisión en X-Y: 3.0µm + 5L/1000.
• Iluminación de perfil y superficie tipo LED.
• Cámara de video digital de 5 MP.
• Monitor Touchscreen de 24”
• PC integrada con Sistema Operativo Windows.
• Software Metlogix M3.
OPCIONALES
• 6 lentes telecéntricos intercambiables de 0.3x, 0.5x,
0.8x, 1.0x, 2.0x y 4.0x hdv300-m3
GABINETE 23” ALTURA
• Lente telecéntrico fijo de 0.14x.
• Módulo adicional DXF/FOV para comparación DIMENSIONES DE LA MÁQUINA
automática con archivos CAD.
• Control CNC.
• Gabinete base de 23 o 32”.
• Extensiva línea de patrones de calibración, dispositivos
de sujeción y accesorios.
Lente
SELECCIÓN Telecéntrico Campo de Visión (mm)
DE LENTES Y 0.30X 29 x 22
CAMPOS DE 0.50X 18 x 13
VISIÓN (FOV) 0.80X 11 x 8
1.0X 8.8 x 6.6
2.0X 4.4 x 3.3
4.0X 2.2 x 1.65
