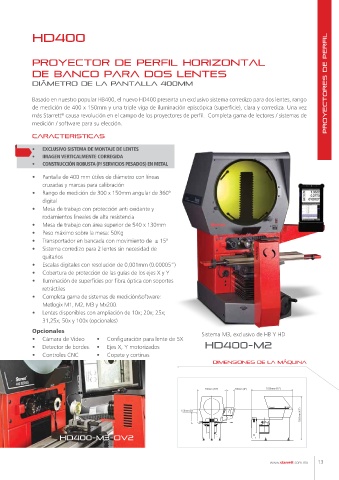

hd400

Proyector de Perfil Horizontal

de Banco para dos lentes

Diámetro de la Pantalla 400mm PROYECTORES DE PERFIL

Basado en nuestro popular HB400, el nuevo HD400 presenta un exclusivo sistema corredizo para dos lentes, rango
de medición de 400 x 150mm y una triple viga de iluminación episcópica (superficie), clara y corrediza. Una vez
®
más Starrett causa revolución en el campo de los proyectores de perfil. Completa gama de lectores / sistemas de
medición / software para su elección.
CARACTERISTICAS

• EXCLUSIVO SISTEMA DE MONTAJE DE LENTES
• IMAGEN VERTICALMENTE CORREGIDA
• CONSTRUCCIÓN ROBUSTA (P/ SERVICIOS PESADOS) EN METAL

• Pantalla de 400 mm útiles de diámetro con líneas
cruzadas y marcas para calibración
• Rango de medición de 300 x 150mm angular de 360°
digital
• Mesa de trabajo con protección anti oxidante y
rodamientos lineales de alta resistencia
• Mesa de trabajo con área superior de 540 x 130mm
• Peso máximo sobre la mesa: 50Kg
• Transportador en bancada con movimiento de ± 15º
• Sistema corredizo para 2 lentes sin necesidad de
quitarlos
• Escalas digitales con resolución de 0,001mm (0.00005”)
• Cobertura de protección de las guías de los ejes X y Y
• Iluminación de superficies por fibra óptica con soportes
retráctiles
• Completa gama de sistemas de medición/software:
Metlogix M1, M2, M3 y Mx200.
• Lentes disponibles con ampliación de 10x; 20x; 25x;
31,25x; 50x y 100x (opcionales)
Opcionales Sistema M3, exclusivo de HB Y HD
• Cámara de Video • Configuración para lente de 5X
• Detector de bordes. • Ejes X, Y motorizados hd400-M2
• Controles CNC • Copete y cortinas
DIMENSIONES DE LA MÁQUINA

730mm (29") 200mm (8") 1035mm (41")

Starrett HD400
1085mm (43")
150mm (6")

hd400-M3-ov2
