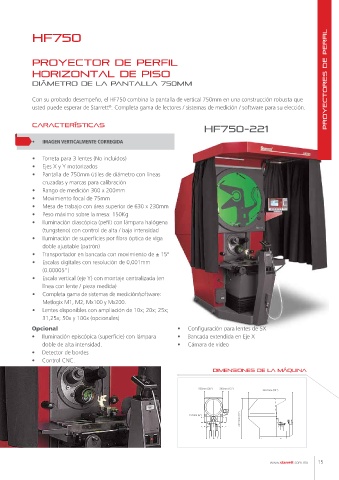

Page 15 - METROLOGÍA

hf750

Proyector de Perfil

Horizontal de piso

Diámetro de la Pantalla 750mm PROYECTORES DE PERFIL

Con su probado desempeño, el HF750 combina la pantalla de vertical 750mm en una construcción robusta que
usted puede esperar de Starrett . Completa gama de lectores / sistemas de medición / software para su elección.
®

CARACTERÍSTICAS
hf750-221
• IMAGEN VERTICALMENTE CORREGIDA

• Torreta para 3 lentes (No incluidos)
• Ejes X y Y motorizados
• Pantalla de 750mm útiles de diámetro con líneas
cruzadas y marcas para calibración
• Rango de medición 300 x 200mm
• Movimiento focal de 75mm
• Mesa de trabajo con área superior de 630 x 230mm
• Peso máximo sobre la mesa: 150Kg
• Iluminación diascópica (pefil) con lámpara halógena
(tungsteno) con control de alta / baja intensidad
• Iluminación de superficies por fibra óptica de viga
doble ajustable (patrón)
• Transportador en bancada con movimiento de ± 15º
• Escalas digitales con resolución de 0,001mm
(0.00005”)
• Escala vertical (eje Y) con montaje centralizada (en
línea con lente / pieza medida)
• Completa gama de sistemas de medición/software:
Metlogix M1, M2, Mx100 y Mx200.
• Lentes disponibles con ampliación de 10x; 20x; 25x;
31,25x; 50x y 100x (opcionales)
Opcional • Configuración para lentes de 5X
• Iluminación episcópica (superficie) con lámpara • Bancada extendida en Eje X
doble de alta intensidad. • Cámara de video
• Detector de bordes
• Control CNC.
DIMENSIONES DE LA MÁQUINA

965mm (38”) 305mm (12”)
2261mm (89”)

2057mm (81”)
152mm (6”)
