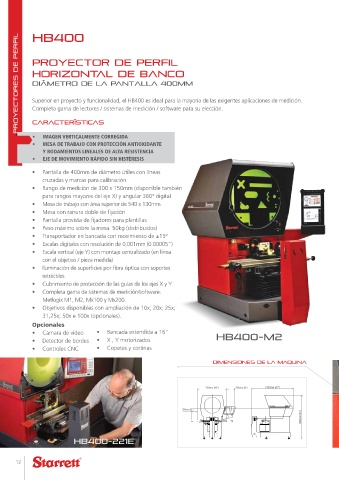

Page 12 - METROLOGÍA

hB400
PROYECTORES DE PERFIL

PROYECTOR DE PERFIL

HORIZONTAL DE BANCO

Diámetro de la Pantalla 400MM

Superior en proyecto y funcionalidad, el HB400 es ideal para la mayoría de las exigentes aplicaciones de medición.
Completa gama de lectores / sistemas de medición / software para su elección.

CARACTERÍSTICAS

• IMAGEN VERTICALMENTE CORREGIDA
• MESA DE TRABAJO CON PROTECCIÓN ANTIOXIDANTE
Y RODAMIENTOS LINEALES DE ALTA RESISTENCIA
• EJE DE MOVIMIENTO RÁPIDO SIN HISTÉRESIS

• Pantalla de 400mm de diámetro útiles con líneas
cruzadas y marcas para calibración
• Rango de medición de 300 x 150mm (disponible también
para rangos mayores del eje X) y angular 360° digital
• Mesa de trabajo con área superior de 540 x 130mm
• Mesa con ranura doble de fijación
• Pantalla provista de fijadores para plantillas
• Peso máximo sobre la mesa: 50kg (distribuidos)
• Transportador en bancada con movimiento de ±15º
• Escalas digitales con resolución de 0,001mm (0.00005”)
• Escala vertical (eje Y) con montaje centralizado (en línea
con el objetivo / pieza medida)
• Iluminación de superficies por fibra óptica con soportes
retráctiles
• Cubrimiento de protección de las guías de los ejes X y Y
• Completa gama de sistemas de medición/software:
Metlogix M1, M2, Mx100 y Mx200.
• Objetivos disponibles con ampliación de 10x; 20x; 25x;
31,25x; 50x e 100x (opcionales).
Opcionales
• Cámara de video • Bancada extendida a 16” hb400-m2
• Detector de bordes • X , Y motorizados
• Controles CNC • Copetes y cortinas

DIMENSIONES DE LA MAQUINA

730mm (29") 200mm (8") 1035mm (41")

Starrett HB400
150mm (6")
1085mm (43")

hb400-221e
