SISTEMAS DE MEDICIÓN POR VISIÓN

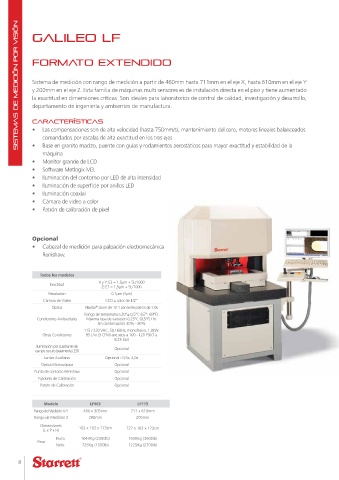

GALILEO LF

formato extendido

Sistema de medición con rango de medición a partir de 460mm hasta 711mm en el eje X, hasta 610mm en el eje Y
y 200mm en el eje Z. Esta familia de máquinas multi sensores es de instalación directa en el piso y tiene aumentado
la exactitud en dimensiones críticas. Son ideales para laboratorios de control de calidad, investigación y desarrollo,
departamento de ingeniería y ambientes de manufactura.

CARACTERÍSTICAS
• Las compensaciones son de alta velocidad (hasta 750mm/s), mantenimiento del cero, motores lineales balanceados
comandados por escalas de alta exactitud en los tres ejes
• Base en granito macizo, puente con guías y rodamientos aerostáticos para mayor exactitud y estabilidad de la
máquina
• Monitor grande de LCD
• Software Metlogix M3.
• Iluminación del contorno por LED de alta intensidad
• Iluminación de superficie por anillos LED
• Iluminación coaxial
• Cámara de video a color
• Patrón de calibración de pixel

Opcional
• Cabezal de medición para palpación electromecánica
Renishaw.

Todos los modelos
X y Y: E2 = 1,5μm + 5L/1000
Exactitud
Z: E1 = 1,5μm + 5L/1000
Resolución 0,1µm (4µin)
Cámara de Video CCD a color de 1/2”
®
Óptica Navitar zoom de 12:1 con lente patrón de 1,0x
Rango de temperatura 20°± 0,5°C (67°- 69°F).
Condiciones Ambientales Máxima tasa de variación 0,25°C (0,5°F) / hr.
Sin condensación 30% - 80%
115 / 230 VAC, 50 / 60Hz, monofásico, 1,0kW.
Otras Condiciones 85 L/m (3 CFM) aire seco a 100 - 120 PSI (7 a
8,25 bar)
Iluminación por cuadrante de
campo oscuro (solamente LED) Opcional
Lentes Auxiliares Opcional - 0,5x, 2,0x
Óptica Microscópica Opcional
Punta de contacto Renishaw Opcional
Fijadores de Calibración Opcional
Patrón de Calibración Opcional

Modelo LF463 LF713
Rango de Medición X-Y 460 x 305mm 711 x 610mm
Rango de Medición Z 200mm 200mm
Dimensiones 102 x 102 x 173cm 127 x 163 x 173cm
(L x P x H)
Bruto 1043Kg (2300lb) 1630Kg (3600lb)
Peso
Neto 726Kg (1500lb) 1225Kg (2700lb)
