SISTEMAS DE MEDICIÓN POR VISIÓN

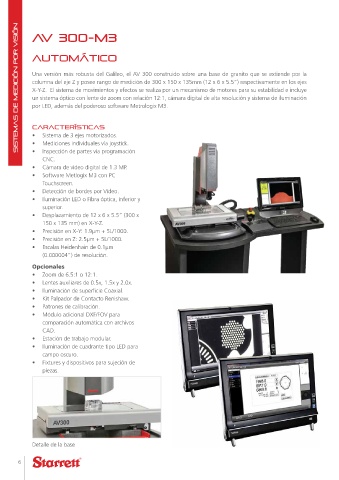

AV 300-M3

AUTOMÁTICO

Una versión más robusta del Galileo, el AV 300 construido sobre una base de granito que se extiende por la
columna del eje Z y posee rango de medición de 300 x 150 x 135mm (12 x 6 x 5.5”) respectivamente en los ejes
X-Y-Z. El sistema de movimientos y efectos se realiza por un mecanismo de motores para su estabilidad e incluye
un sistema óptico con lente de zoom con relación 12:1, cámara digital de alta resolución y sistema de iluminación
GALILEO por LED, además del poderoso software Metrologix M3.

CARACTERÍSTICAS
• Sistema de 3 ejes motorizados.
• Mediciones individuales vía joystick.
• Inspección de partes vía programación
CNC.
• Cámara de video digital de 1.3 MP.
• Software Metlogix M3 con PC
Touchscreen.
• Detección de bordes por Video.
• Iluminación LED o Fibra óptica, inferior y
superior.
• Desplazamiento de 12 x 6 x 5.5” (300 x
150 x 135 mm) en X-Y-Z.
• Precisión en X-Y: 1.9µm + 5L/1000.
• Precisión en Z: 2.5µm + 5L/1000.
• Escalas Heidenhain de 0.1µm
(0.000004”) de resolución.

Opcionales
• Zoom de 6.5:1 o 12:1.
• Lentes auxiliares de 0.5x, 1.5x y 2.0x.
• Iluminación de superficie Coaxial.
• Kit Palpador de Contacto Renishaw.
• Patrones de calibración.
• Módulo adicional DXF/FOV para
comparación automática con archivos
CAD.
• Estación de trabajo modular.
• Iluminación de cuadrante tipo LED para
campo oscuro.
• Fixtures y dispositivos para sujeción de
piezas.

Detalle de la base
