SISTEMAS DE MEDICIÓN POR VISIÓN

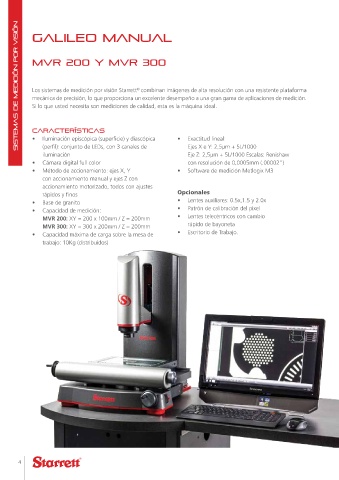

galileo manual
MVR 200 Y MVR 300
Los sistemas de medición por visión Starrett combinan imágenes de alta resolución con una resistente plataforma
®
mecánica de precisión, lo que proporciona un excelente desempeño a una gran gama de aplicaciones de medición.
Si lo que usted necesita son mediciones de calidad, esta es la máquina ideal.
CARACTERÍSTICAS
• Iluminación episcópica (superficie) y diascópica • Exactitud lineal:
(perfil): conjunto de LEDs, con 3 canales de Ejes X e Y: 2,5μm + 5L/1000
iluminación Eje Z: 2,5μm + 5L/1000 Escalas: Renishaw
• Cámara digital full color con resolución de 0,0005mm (.00002”)
• Método de accionamiento: ejes X, Y • Software de medición Metlogix M3
con accionamiento manual y ejes Z con
accionamiento motorizado, todos con ajustes
rápidos y finos Opcionales
• Base de granito • Lentes auxiliares: 0.5x,1.5 y 2.0x
• Capacidad de medición: • Patrón de calibración del pixel
MVR 200: XY = 200 x 100mm / Z = 200mm • Lentes telecéntricos con cambio
MVR 300: XY = 300 x 200mm / Z = 200mm rápido de bayoneta
• Capacidad máxima de carga sobre la mesa de • Escritorio de Trabajo.
trabajo: 10Kg (distribuidos)
