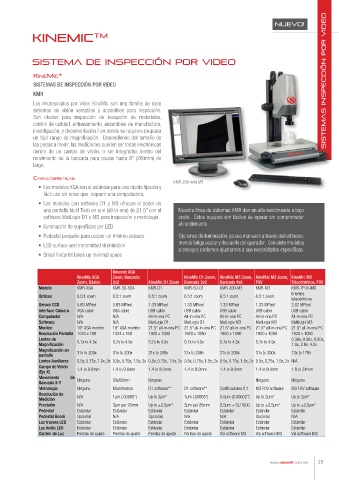

Page 25 - METROLOGÍA

nuevo!

kinemic tm

SISTEMA de inspección por video

KineMic™
SISTEMAS DE INSPECCIÓN POR VIDEO SISTEMAS INSPECCIÓN POR VIDEO
KMR
Los microscopios por video KineMic son una familia de siete
sistemas de visión versatiles y accesibles para inspección.
Son ideales para inspección de recepción de materiales,
control de calidad, entrenamiento, ensambles de manufactura,
investigación, y documentación / en donde se requiere preparar
un fácil rango de magnificación. Dependiendo del tamaño de
las piezas a medir, las mediciones pueden ser todas electrónicas
dentro de un campo de visión, o ser integradas dentro del
movimiento de la bancada para piezas hasta 8” (200mm) de
largo.

características
KMR-200 with M3
• Los modelos XGA son el estándar para una rápida fijación y
fácil uso sin tener que requerir una computadora.
• Los modelos con software D1 y M3 ofrecen el poder de
una pantalla táctil Todo en uno (all-in-one) de 21.5” con el Nuestra línea de sistemas KMR dan un alto rendimiento a bajo
software MetLogix D1 o M3 para inspección y metrología. costo. Estos equipos son fáciles de operar sin comprometer
• Iluminación de superficies por LED el rendimiento.
• Pedestal pequeño para ocupar un mínimo espacio Opciones de iluminación, ya sea manual o a través del software,
• LED surface and transmitted illumination menos fatiga ocular y de cuello del operador. Con siete modelos
a escoger, podemos ajustarnos a sus necesidades específicas.
• Small footprint takes up minimal space

Kinemic XGA
KineMic XGA Zoom, Bancada KineMic D1 Zoom, KineMic M3 Zoom, KineMic M3 Zoom, KineMic M3
Zoom, Básico 2x2 KineMic D1 Zoom Bancada 2x2 Bancada 4x8 FOV Telecéntricos, FOV
Modelo KMR-XGA KMR-50-XGA KMR-D1 KMR-50-D1 KMR-200-M3 KMR-M3 KMR-TFOV-M3
6 lentes
Ópticos 6.5:1 zoom 6.5:1 zoom 6.5:1 zoom 6.5:1 zoom 6.5:1 zoom 6.5:1 zoom
telecéntricos
Sensor CCD 0.83 MPixel 0.83 MPixel 1.33 MPixel 1.33 MPixel 1.33 MPixel 1.33 MPixel 2.02 MPixel
interface Cámara VGA cable VGA cable USB cable USB cable USB cable USB cable USB cable
Computador N/A N/A All-in-one PC All-in-one PC All-in-one PC All-in-one PC All-in-one PC
Software N/A N/A MetLogix D1 MetLogix D1 MetLogix M3 MetLogix M3 MetLogix M3
Monitor 19" XGA monitor 19" XGA monitor 21.5" all-in-one PC 21.5" all-in-one PC 21.5" all-in-one PC 21.5" all-in-one PC 21.5" all-in-one PC
Resolución Pantalla 1024 x 768 1024 x 768 1920 x 1080 1920 x 1080 1920 x 1080 1920 x 1080 1920 x 1080
Lentes de 0.30x, 0.50x, 0.80x,
Magnificación 0.7x to 4.5x 0.7x to 4.5x 0.7x to 4.5x 0.7x to 4.5x 0.7x to 4.5x 0.7x to 4.5x 1.0x, 2.0x, 4.0x
Magnificación en
pantalla 31x to 200x 31x to 200x 31x to 200x 31x to 200x 31x to 200x 31x to 200x 13x to 178x
Lentes Auxiliares 0.5x, 0.75x, 1.5x, 2x 0.5x, 0.75x, 1.5x, 2x 0.5x, 0.75x, 1.5x, 2x 0.5x, 0.75x, 1.5x, 2x 0.5x, 0.75x, 1.5x, 2x 0.5x, 0.75x, 1.5x, 2x N/A
Campo de Visión
(Eje X) 1.4 to 9.0mm 1.4 to 9.0mm 1.4 to 9.0mm 1.4 to 9.0mm 1.4 to 9.0mm 1.4 to 9.0mm 1.8 to 24mm
Movimiento de
Bancada X-Y Ninguno 50x50mm Ninguno Ninguno Ninguno
Metrología Ninguno Micrómetros D1 software** D1 software** Codificadores X,Y M3 FOV software M3 FOV software
Resolución de
Medición N/A 1µm (.00005") Up to 2µm* 1µm (.00005") 0.5µm (0.00002") Up to 2µm* Up to 2µm*
Precisión N/A 3µm per 25mm Up to ±2.5µm* 3µm per 25mm 2.5µm + 5L/1000 Up to ±2.5µm* Up to ±2.5µm*
Pedestal Estándar Estándar Estándar Estándar Estándar Estándar Estándar
Pedestal Boom Opcional N/A Opcional N/A N/A Opcional N/A
Luz trasera LED Estándar Estándar Estándar Estándar Estándar Estándar Estándar
Luz Anillo LED Estándar Estándar Estándar Estándar Estándar Estándar Estándar
Control de Luz Perillas de ajuste Perillas de ajuste Perillas de ajuste Perillas de ajuste Vía software M3 Vía software M3 Vía software M3

www.starrett.com.mx 25
