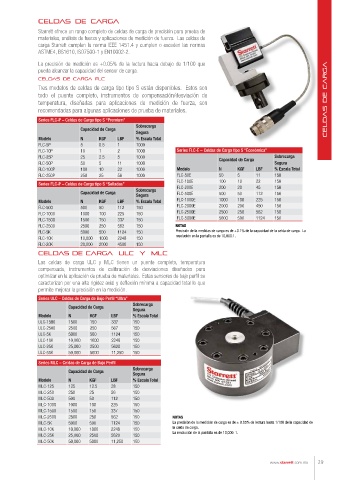

Page 29 - METROLOGÍA

celdas de carga
Starrett ofrece un rango completo de celdas de carga de precisión para prueba de
materiales, análisis de fuerza y aplicaciones de medición de fuerza. Las celdas de
carga Starrett cumplen la norma IEEE 1451.4 y cumplen o exceden las normas
ASTME4, BS1610, ISO7500-1 y EN10002-2.
La precisión de medición es +0.05% de la lectura hacia debajo de 1/100 que
pueda alcanzar la capacidad del sensor de carga.
celdas de carga flc
Tres modelos de celdas de carga tipo tipo S están disponibles. Estos son
todo el puente completo, instrumentos de compensación/desviación de
temperatura, diseñadas para aplicaciones de medición de fuerza, son CELDAS DE CARGA
recomendadas para algunas aplicaciones de prueba de materiales.

Series FLC-P – Celdas de Carga tipo S “Premium”
Sobrecarga
Capacidad de Carga
Segura
Modelo N KGF LBF % Escala Total
FLC-5P 5 0.5 1 1000
FLC-10P 10 1 2 1000 Series FLC-E – Celdas de Carga tipo S “Económica”
FLC-25P 25 2.5 5 1000 Capacidad de Carga Sobrecarga
FLC-50P 50 5 11 1000 Segura
FLC-100P 100 10 22 1000 Modelo N KGF LBF % Escala Total
FLC-250P 250 25 56 1000 FLC-50E 50 5 11 150
FLC-100E 100 10 22 150
Series FLC-P – Celdas de Carga tipo S “Selladas”
Sobrecarga FLC-200E 200 20 45 150
Capacidad de Carga FLC-500E 500 50 112 150
Segura
Modelo N KGF LBF % Escala Total FLC-1000E 1000 100 225 150
FLC-500 500 50 112 150 FLC-2000E 2000 200 450 150
FLC-1000 1000 100 225 150 FLC-2500E 2500 250 562 150
FLC-1500 1500 150 337 150 FLC-5000E 5000 500 1124 150
FLC-2500 2500 250 562 150 NOTAS
FLC-5K 5000 500 1124 150 Precisión de la medidas de carga es de +0.1% de la capacidad de la celda de carga. La
FLC-10K 10,000 1000 2248 150 resolución en la pantalla es de 10,000:1.
FLC-20K 20,000 2000 4500 150
celdas de carga ulc Y Mlc
Las celdas de carga ULC y MLC tienen un puente completo, temperatura
compensada, instrumentos de calibración de desviaciones diseñados para
optimizar en la aplicación de prueba de materiales. Estas sensores de bajo perfil se
caracterizan por una alta rigidez axial y deflexión mínima a capacidad total lo que
permite mejorar la precisión en la medición.
Series ULC – Celdas de Carga de Bajo Perfil “Ultra”
Sobrecarga
Capacidad de Carga
Segura
Modelo N KGF LBF % Escala Total
ULC-1500 1500 150 337 150
ULC-2500 2500 250 567 150
ULC-5K 5000 500 1124 150
ULC-10K 10,000 1000 2248 150
ULC-25K 25,000 2500 5620 150
ULC-50K 50,000 5000 11,250 150
Series MLC – Celdas de Carga de Bajo Perfil
Sobrecarga
Capacidad de Carga
Segura
Modelo N KGF LBF % Escala Total
MLC-125 125 12.5 28 150
MLC-250 250 25 56 150
MLC-500 500 50 112 150
MLC-1000 1000 100 225 150
MLC-1500 1500 150 337 150
MLC-2500 2500 250 562 150 NOTAS
MLC-5K 5000 500 1124 150 La precisión de la medición de carga es de ± 0.05% de lectura hasta 1/100 de la capacidad de
MLC-10K 10,000 1000 2248 150 la celda de carga.
MLC-25K 25,000 2500 5620 150 La resolución de la pantalla es de 10,000: 1.
MLC-50K 50,000 5000 11,250 150

www.starrett.com.mx 29
