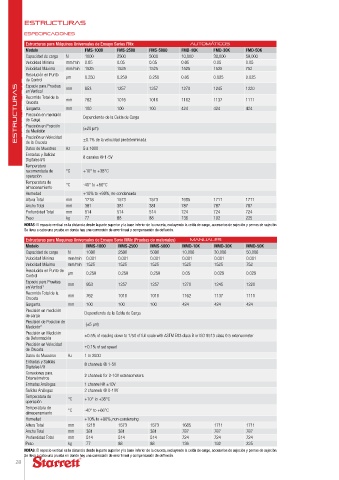

Page 28 - METROLOGÍA

estructuras

especificaciones
Estructuras para Máquinas Universales de Ensayo Series FMx autoMáticos
Modelo FMS-1000 FMS-2500 FMS-5000 FMD-10K FMD-30K FMD-50K
Capacidad de carga N 1000 2500 5000 10,000 30,000 50,000
Velocidad Mínima mm/min 0.05 0.05 0.05 0.05 0.05 0.05
Velocidad Máxima mm/min 1525 1525 1525 1525 1525 752
Resolución en Punto
de Control µm 0.250 0.250 0.250 0.05 0.025 0.025
Espacio para Pruebas
ESTRUCTURAS ESTRUCTURAS Recorrido Total de la mm Dependiendo de la Celda de Carga 1016 1162 1137 1111
1270
1245
953
1257
1257
1220
mm
en Vertical
1016
762
Cruceta
100
424
100
424
Garganta
424
mm
100
Precisión en medición
de Carga
Precisión en Posición
(±20 µm)
de Medición
Precisión en Velocidad
de la Cruceta
5 a 1000
Datos de Muestreo Hz ±0.1% de la velocidad predeterminada
Entradas y Salidas
Digitales I/O 8 canales @ 1-5V
Temperatura
recomendada de °C +10° to +38°C
operación
Temperatura de °C -40° to +66°C
almacenamiento
Humedad +10% to +90%, no-condensada
Altura Total mm 1218 1573 1573 1685 1711 1711
Ancho Total mm 381 381 381 787 787 787
Profundidad Total mm 514 514 514 724 724 724
Peso kg 77 88 88 136 192 225
NOTAS: El espacio vertical es la distancia desde la parte superior y la base inferior de la cruceta, excluyendo la celda de cargo, accesorios de sujeción y pernos de sujeción.
Se lleva a cabo una prueba en donde hay una corrección de error lineal y compensación de deflexión.
Estructuras para Maquinas Universales de Ensayo Serie MMx (Pruebas de materiales) Manuales
Modelo MMS-1000 MMS-2500 MMS-5000 MMD-10K MMD-30K MMD-50K
Capacidad de carga N 1000 2500 5000 10,000 30,000 50,000
Velocidad Mínima mm/min 0.001 0.001 0.001 0.001 0.001 0.001
Velocidad Máxima mm/min 1525 1525 1525 1525 1525 752
Resolución en Punto de µm 0.250 0.250 0.250 0.05 0.025 0.025
Control
Espacio para Pruebas
en Vertical¹ mm 953 1257 1257 1270 1245 1220
Recorrido Total de la
Cruceta mm 762 1016 1016 1162 1137 1111
Garganta mm 100 100 100 424 424 424
Precisión en medición Dependiendo de la Celda de Carga
de carga
Precisión de Posición de
Medición² (±5 μm)
Precisión en Medición
de Deformación ±0.5% of reading down to 1/50 of full scale with ASTM E83 class B or ISO 9513 class 0.5 extensometer
Precisión en Velocidad ±0.1% of set speed
de Cruceta
Datos de Muestreo Hz 1 to 2000
Entradas y Salidas
Digitales I/O 8 channels @ 1-5V
Conexiones para
Extensómetros 2 channels for 0-10V extensometers
Entradas Análogas 1 channel @ ±10V
Salidas Análogas 2 channels @ 0-10V
Temperatura de
operación °C +10° to +38°C
Temperatura de
almacenamiento °C -40° to +66°C
Humedad +10% to +90%, non-condensing
Altura Total mm 1218 1573 1573 1685 1711 1711
Ancho Total mm 381 381 381 787 787 787
Profundidad Total mm 514 514 514 724 724 724
Peso kg 77 88 88 136 192 225
NOTAS: El espacio vertical es la distancia desde la parte superior y la base inferior de la cruceta, excluyendo la celda de cargo, accesorios de sujeción y pernos de sujeción.
Se lleva a cabo una prueba en donde hay una corrección de error lineal y compensación de deflexión.
28
